[MFC] 02 - CTreeCtrl 사용하기 (1) : 기본 컨트롤 사용

안녕하세요! devBong입니다!



오늘은 MFC 트리 컨트롤 CTreeCtrl을 사용해보도록 할거예요!

---

이번 포스팅의 목차는 다음과 같습니다.

01. 트리 컨트롤 준비

02. 트리 변수 추가하기

03. 트리 아이템 추가하기

04.  프로그램 실행

---

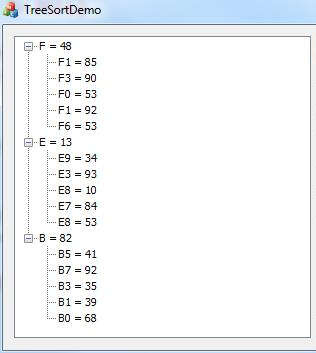

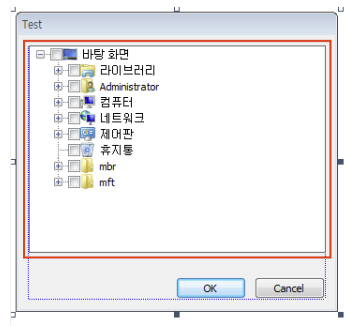

트리를 사용하면 이런 식으로 표현이 가능합니다.

---

01. 트리 컨트롤 준비

그럼 트리 컨트롤를 먼저 추가하도록 해볼께요!

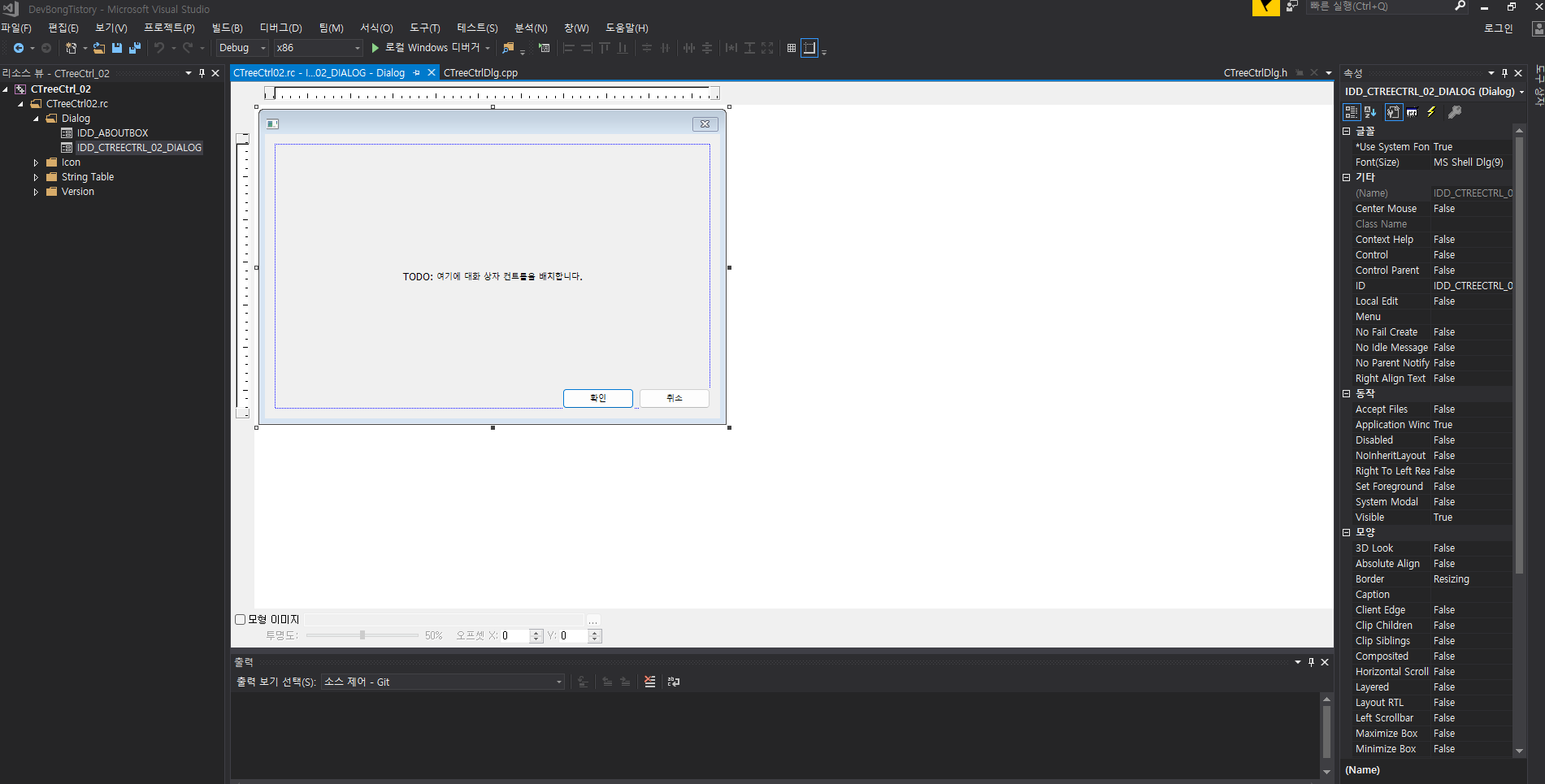

1. 먼저 프로젝트를 하나 생성합니다.

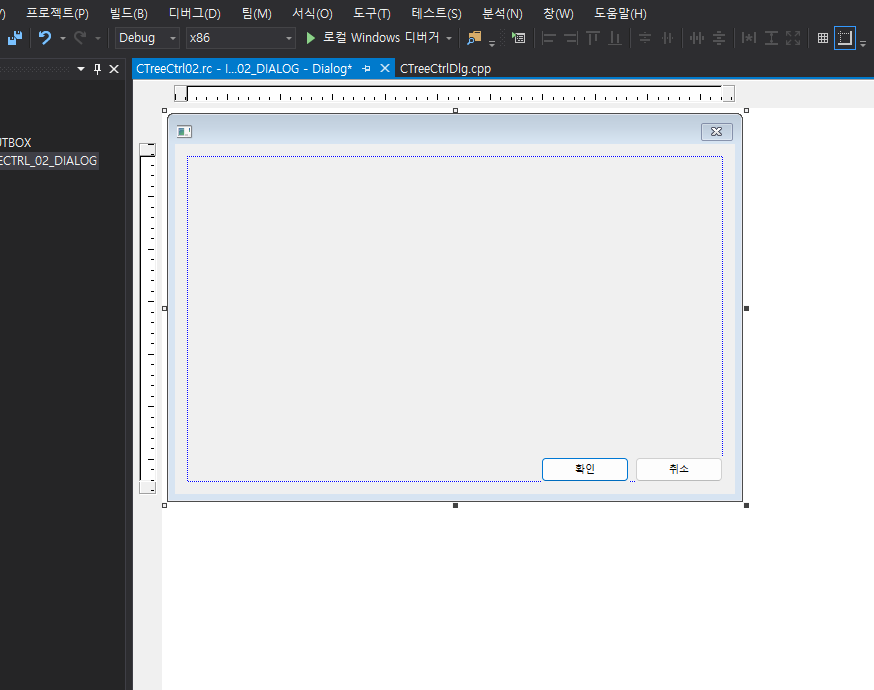

2. 앱 가운데 있는 "TODO: 여기에..." 문구를 삭제합니다.

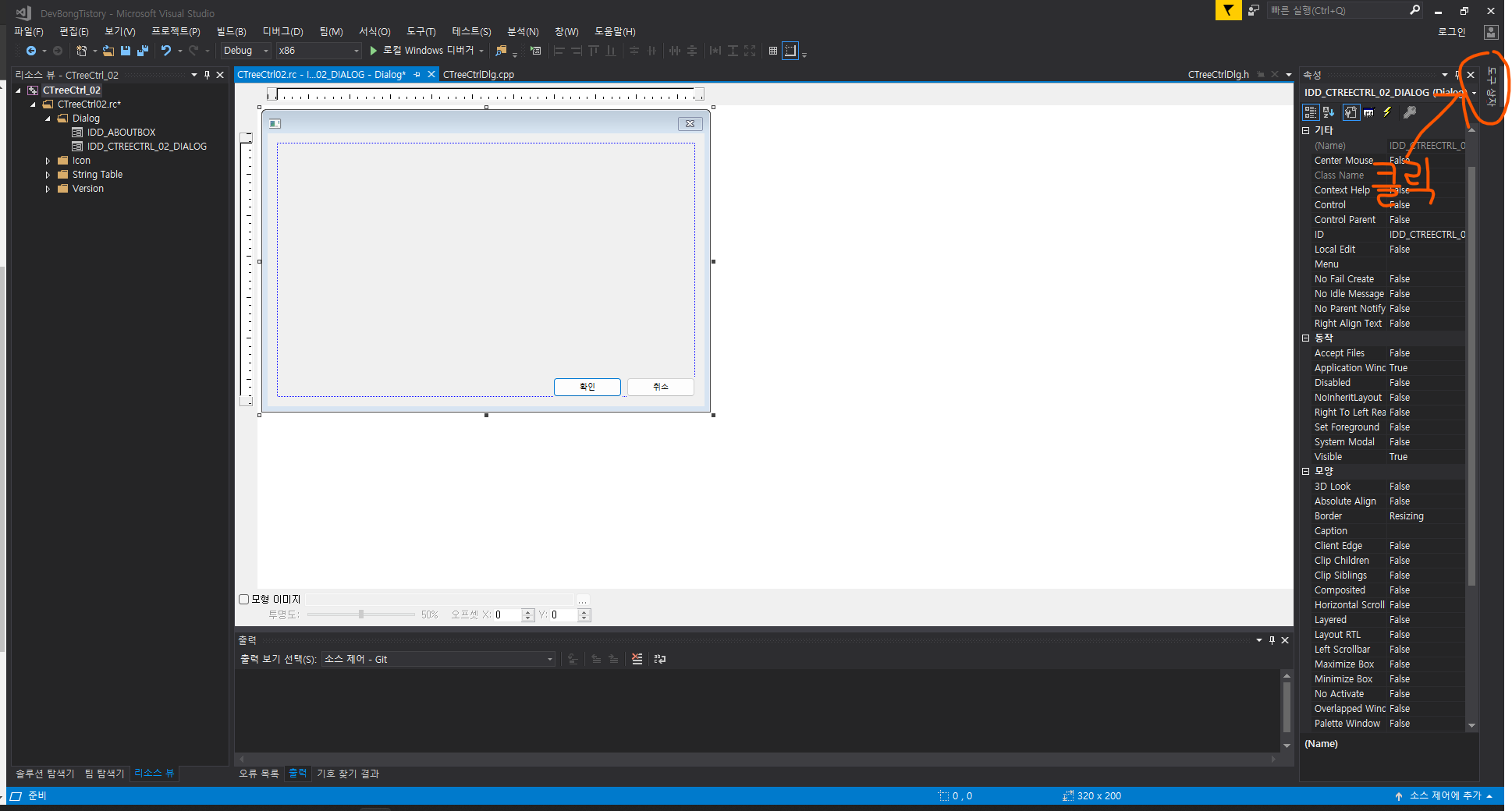

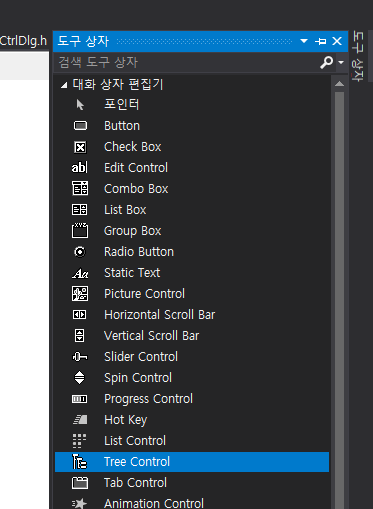

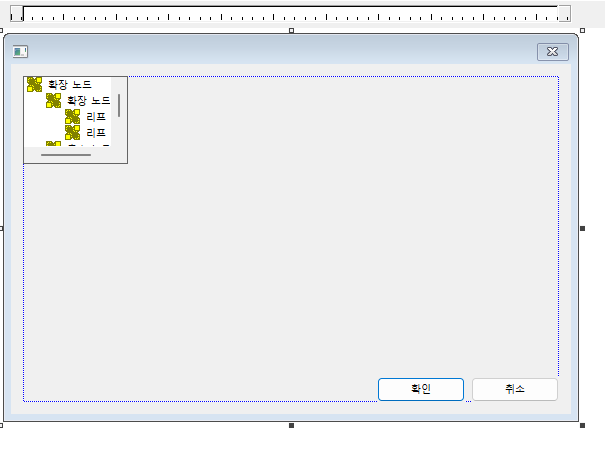

3. 도구 상자를 클릭하여 트리 컨트롤을 끌어다가 앱에 붙여 넣습니다.

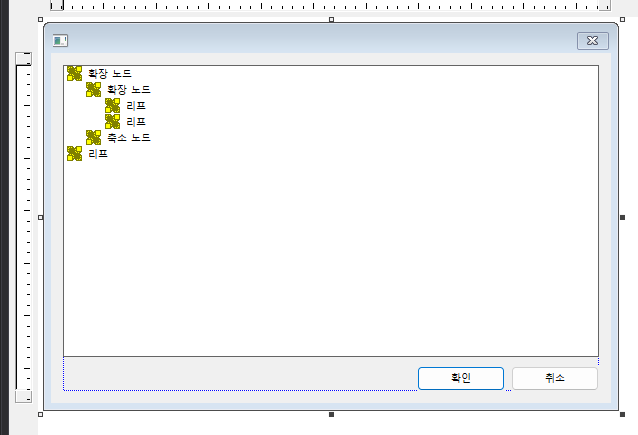

4.  창에 맞게 트리 컨트롤을 늘려줍니다.





그럼 이제 트리 컨트롤을 사용할 준비가 되었습니다.

---

02. 트리 변수 추가하기

트리를 사용하려면 먼저 트리 변수를 만들어 줘야 합니다.

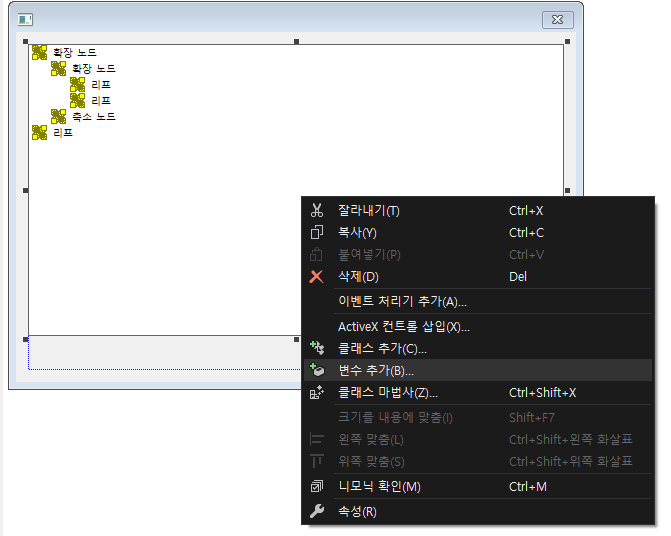

1. 트리 컨트롤을 오른쪽 클릭 후 "변수 추가" 항목을 선택합니다.

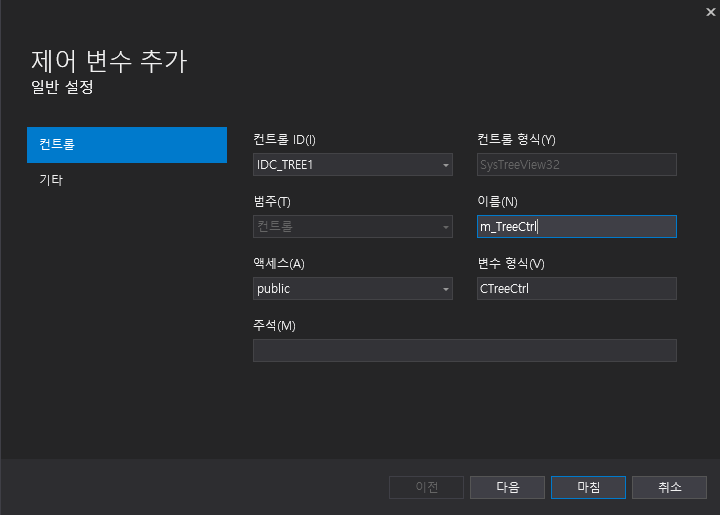

2. 변수 추가 창에서 알맞게 변수 이름을 작성하고 마침을 눌러 변수를 추가합니다.

(보통 C++에서는 변수 앞에 m을 붙혀 변수를 만듭니다.)





3. 추가된 트리 변수는 해당 헤더 파일에서 찾을 수 있습니다.

---

03. 트리 아이템 추가하기

트리에 아이템을 추가해 봅시다.



- 버튼을 누르게 되면 아이템이 등록되도록 만들어 보겠습니다.



- 아이템 이름은 1부터 자동 증가하도록 하겠습니다.

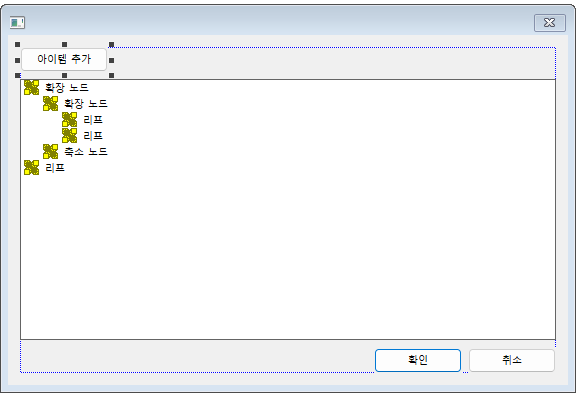

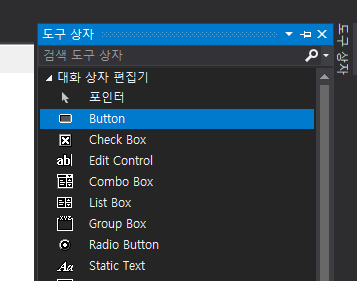

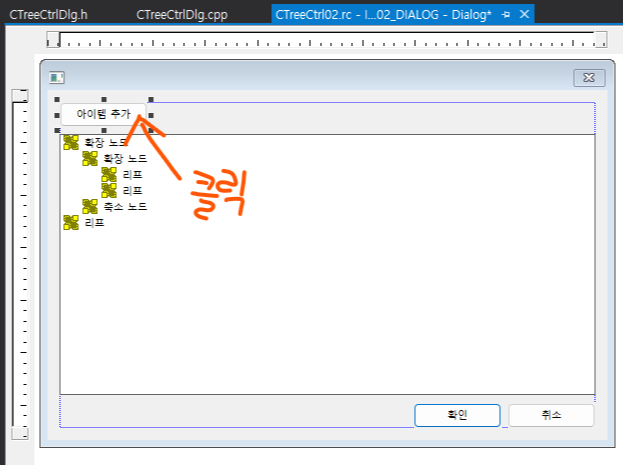

1. 버튼을 도구 상자에서 추가하고 버튼 이름을 "아이템 추가"로 변경합니다.

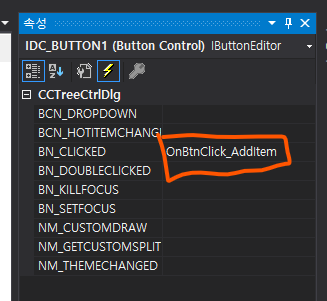

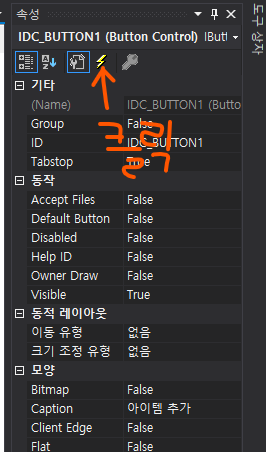

2. 버튼 속성창에서 'OnBtnClick_AddItem' 함수를 추가하고 버튼을 연결 시켜줍니다.





3. 코드를 작성합니다.

//CCTreeCtrlDlg.h
class CCTreeCtrlDlg : public CDialogEx
{
public:
    CCTreeCtrlDlg(CWnd* pParent = nullptr);

    ...
    ...
    ...

private:
    int m_itemNo; //아이템 이름을 증가시키기위한 정수 변수

public:
    CTreeCtrl m_TreeCtrl; //트리 변수
    afx_msg void OnBtnClick_AddItem(); //버튼 클릭시 발생되는 이벤트 함수
};




//CCTreeCtrlDlg.cpp
BOOL CCTreeCtrlDlg::OnInitDialog() //다이얼로그 초기화 함수
{
    ...
    ...
    ...

    m_itemNo = 1; // 아이템 이름이 1로 먼저 시작하도록 합니다.

    return TRUE;
}

void CCTreeCtrlDlg::OnBtnClick_AddItem() // 버튼 클릭시 발생되는 이벤트 함수 정의
{
    CString m_itemName; // 아이템 이름 위한 CString 변수
    m_itemName.Format(_T("%d"), m_itemNo); // 정수값을 CString 형으로 변환
    m_TreeCtrl.InsertItem(m_itemName, NULL, TVI_LAST); // 변환된 문자로 아이템 추가

    m_itemNo++; // 자동 증가
}



---

*트리에 아이템을 넣는 함수를 잠시 살펴 가볼께요



InsertItem이라는 함수를 사용하여 아이템을 넣는데요. MSDN에서 이렇게 설명되어 있으며

출처: MSDN



다음과 같이 함수를 사용 할 수 있으며 모두 HTREEITEM이라는 클래스를 리턴합니다.

HTREEITEM InsertItem(LPTVINSERTSTRUCT lpInsertStruct);

HTREEITEM InsertItem(
    UINT nMask,
    LPCTSTR lpszItem,
    int nImage,
    int nSelectedImage,
    UINT nState,
    UINT nStateMask,
    LPARAM lParam,
    HTREEITEM hParent,
    HTREEITEM hInsertAfter);

HTREEITEM InsertItem(
    LPCTSTR lpszItem,
    HTREEITEM hParent = TVI_ROOT,
    HTREEITEM hInsertAfter = TVI_LAST);

HTREEITEM InsertItem(
    LPCTSTR lpszItem,
    int nImage,
    int nSelectedImage,
    HTREEITEM hParent = TVI_ROOT,
    HTREEITEM hInsertAfter = TVI_LAST);

---

04. 프로그램 실행

디버그 모드로 프로그램을 실행해 봅시다.

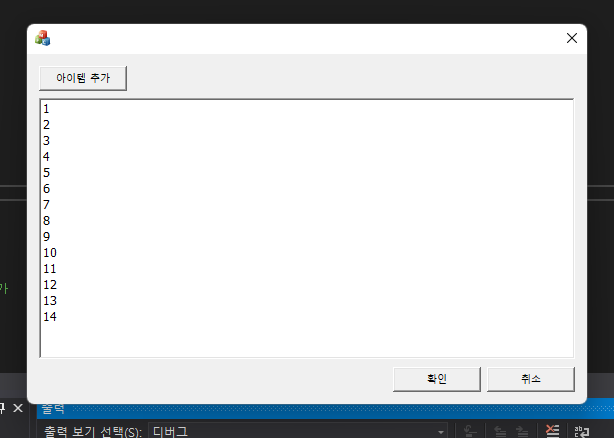

아이템이 아주 잘 생성되는 것을 볼 수 있습니다.



---

잘 따라 하셨나요?

아주 기초적인 트리 컨트롤의 예제를 실습해 보았습니다.

트리 컨트롤을 사용하여 여러가지 UI 요소들을 만드실 수 있습니다. 예로 들면 디렉토리 뷰 나 폴더 뷰 같은 것들을 말이죠.







다음 시간에는 트리 컨트롤 심화 강의로 포스팅 진행해보겠습니다.



질문은 언제나 환영합니다~
